उत्पाद विवरण:
|
| प्लेट की मोटाई: | 0.1 मिमी, 0.12 मिमी, 0.15 मिमी | पैकिंग परत की ऊंचाई: | 100 मिमी, 150 मिमी, 200 मिमी |
|---|---|---|---|
| आकार: | अनुकूलित | सामग्री: | एसएस304, एसएस316एल |
| विशिष्ट क्षेत्र: | वैकल्पिक प्रकार | आकार: | आदेश के अनुसार |
| हाई लाइट: | 0.15 मिमी मेलपैक पैकिंग,125y मेलपैक पैकिंग,पूंछ गैस उपचार मेलपैक 125y |
||

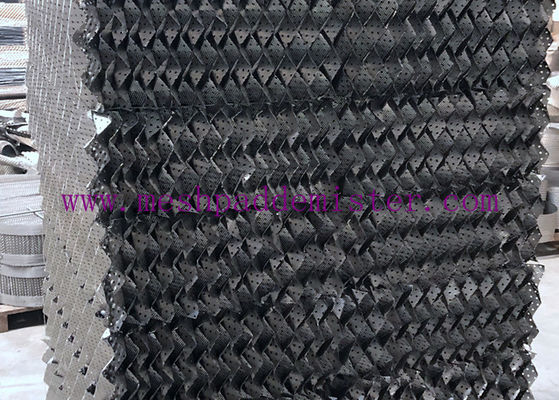

0.15 मिमी धातु प्लेट 125Y संरचनात्मक पैकेजिंग कूबड़ गैस उपचार में
1संरचित पैकिंग का वर्गीकरण
पैक टावर एक प्रकार का गैस-तरल द्रव्यमान हस्तांतरण उपकरण है जिसमें टावर में बड़ी संख्या में पैकिंग होती है। पैक कॉलम का उपयोग 19 वीं शताब्दी के मध्य में औद्योगिक उत्पादन में किया गया था।तब से, यह प्लेट कॉलम के साथ विकसित हुआ है, जिससे दो अलग-अलग प्रकार के गैस-तरल द्रव्यमान हस्तांतरण उपकरण बनते हैं।
2संरचित पैकिंग का उपयोग करके पैक किए गए टॉवर की संरचना
पैक टावर का शरीर एक ऊर्ध्वाधर सिलेंडर होता है जिसके नीचे एक समर्थन प्लेट होती है। पैकिंग सामग्री को समर्थन प्लेट पर एक अभिन्न तरीके से रखा जाता है।एक पैकिंग प्रेसिंग प्लेट पैकिंग के ऊपर स्थापित किया जाता है अपड्रॉफ्ट के साथ पैकिंग की गति को सीमित करने के लिए. तरल को टावर के ऊपर से जोड़ा जाता है, तरल वितरक के माध्यम से पैकिंग पर छिड़का जाता है, और पैकिंग सतह से नीचे बहता है।गैस टॉवर के नीचे से भेजा जाता है और गैस वितरण डिवाइस द्वारा वितरित किया जाता है (गैस वितरण डिवाइस आम तौर पर छोटे व्यास के टॉवर के लिए सेट नहीं है), तो यह तरल के साथ विपरीत धारा है और लगातार पैकिंग परत के अंतराल से गुजरती है। गैस-तरल दो-चरण पैकिंग सतह के साथ घनिष्ठ संपर्क में द्रव्यमान हस्तांतरण के लिए है।पैक टावर एक निरंतर संपर्क गैस-तरल द्रव्यमान हस्तांतरण उपकरण हैसामान्य संचालन के दौरान, गैस चरण निरंतर चरण है और तरल चरण फैला हुआ चरण है।
3स्टेनलेस स्टील ओरिफिस वेव पैकिंग के संरचनात्मक आयाम और विशेषता पैरामीटर।
| पद | इकाई | 125X | 125Y | 250X | 250Y | 350X | 350Y | 500X | 500Y | |
| लहर की ऊँचाई h | मिमी | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| तरंग की झुकाव θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| तरंग दूरी 2B | मिमी | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| लहराव कोण β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| शून्य अंश ε | δ=0.15 मिमी | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0.12 मिमी | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0.10 मिमी | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| छिद्रित छेद का व्यास d0 | मिमी | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| उद्घाटन दर σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| घुमावदार कोण R के ऊपरी सर्कल की वक्रता का त्रिज्या | मिमी | ≤2.0 | ≤1.4 | ≤0.9 | ≤0.5 | |||||
नोटः प्लेट पर खुलने की दर के प्रभाव की गणना नहीं की जाती है

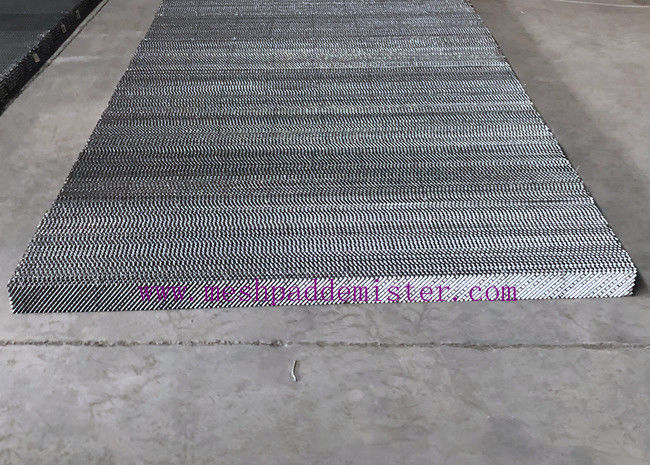

4संरचित पैकिंग कार्यशाला
5. एचजी/टी 21559.2 2005 संरचित पैकेजिंग मानक
मानक संख्या - वर्ष संख्या - पैकिंग मॉडल - टॉवर का आंतरिक व्यास Φ (मिमी)
उदाहरण के लिए, पैकिंग टॉवर का आंतरिक व्यास Φ 600 मिमी है, और p250i प्रकार के स्टेनलेस स्टील ओरिफिस वेल्डेड पैकिंग का उपयोग किया जाता है, जो निम्नानुसार चिह्नित हैः HG/T 21559.2 ₹ 2005 ₹ P250I ₹ 600।
3.2 विनिर्देश और विशेषताएं
3.2.1 स्टेनलेस स्टील ओरिजिनल वेव पैकिंग स्टेनलेस स्टील स्ट्रिप से दबाई गई कई वेव प्लेट है,जो लंबवत रूप से ढेर किए जाते हैं और एक निश्चित व्यास की आवश्यकताओं के अनुसार डिस्क के आकार के संरचित पैकिंग में इकट्ठे होते हैं. आसन्न तरंगदार प्लेटों के तरंगों को विपरीत दिशा में झुकाया जाता है, और ऊपरी और निचले आसन्न पैकिंग प्लेटों के तरंगों को 90 ° पार किया जाता है।
3.2.2 तरंगदार प्लेट को दबाने से पहले, प्लेट पर पहले से छेद करना और बारीक अनाज को दबाना आवश्यक है, या बारीक अनाज के बराबर रोलिंग अनाज का उपयोग करना आवश्यक है।
3.2.3 तालिका में आठ प्रकार के स्टेनलेस स्टील ओरिफिस प्लेट वेव पैकिंग सूचीबद्ध हैं।प्रकार के चयन के विशेषता मापदंड पैकिंग के विशिष्ट सतह क्षेत्र और घुमावदार कोण हैं, जो प्रक्रिया डिजाइन आवश्यकताओं के अनुसार चुना जा सकता है।
स्टेनलेस स्टील के छेद के लिए तरंगदार प्लेट
h: तरंगों की ऊंचाई (मिमी)
2B: घुमावदार दूरी (मिमी)
β: घुमावदार कोण (°)
δ: प्लेट की मोटाई (मिमी)
S: लहर की लंबाई (मिमी)
R: घुमावदार कोण के ऊपरी सर्कल की वक्रता का त्रिज्या (मिमी)
हर साल हम विभिन्न मॉडल में धातु संरचित पैकिंग के घन मीटर के सैकड़ों का निर्माण और आपूर्ति करते हैं। विकल्प के लिए कई लोकप्रिय प्रकार और सामग्री हैं। कस्टम आदेश का भी स्वागत है!हम आपकी आवश्यकताओं के साथ मदद करने के लिए खुश हैं!
दूरभाष: 15112670997
