उत्पाद विवरण:
|
| पैकिंग परत की ऊंचाई: | 100 मिमी, 150 मिमी, 200 मिमी | प्लेट की मोटाई: | 0.1 मिमी, 0.12 मिमी, 0.15 मिमी |
|---|---|---|---|
| सामग्री: | एसएस304, एसएस316एल | आकार: | आदेश के अनुसार |
| आकार: | अनुकूलित | विशिष्ट क्षेत्र: | वैकल्पिक प्रकार |
| हाई लाइट: | 2.5y संरचित पैकिंग,ss 316l संरचित पैकिंग,संरचित आसवन टॉवर पैकिंग |
||

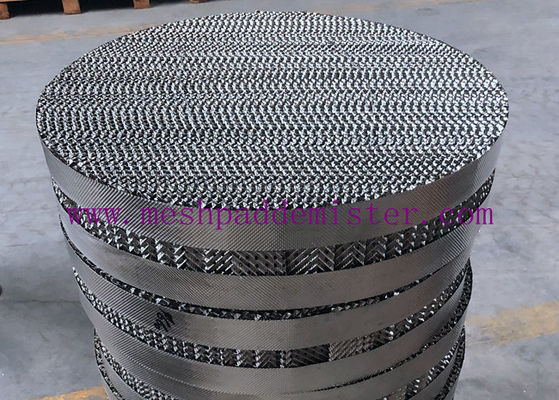

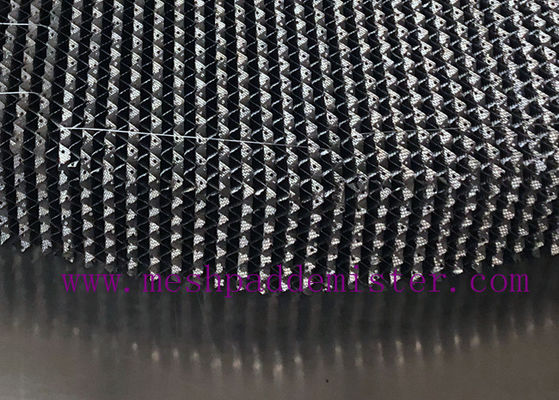

2.5Y डिस्टिलिंग टावर में धातु के घुमावदार प्लेट संरचनात्मक पैकिंग
1. धातु के तरंगदार पट्टियों से बना पैकिंग का निरीक्षण:
संरचनात्मक पैकिंग के प्रत्येक बैच का कारखाने से बाहर निकलने से पहले अनुबंध के अनुसार गुणवत्ता निरीक्षण विभाग द्वारा निरीक्षण किया जाएगा।
पैकिंग प्लेट की उपस्थिति सपाट और जंग मुक्त होनी चाहिए।
पैकेजिंग की चोटी की ऊंचाई, तरंग दूरी, झुकाव और दांतों का कोण संबंधित मानकों को पूरा करना चाहिए।
प्रत्येक 100 टुकड़ों की शिखर ऊंचाई की संचयी लंबाई और वास्तविक उत्पाद 100 टुकड़ों की संचयी लंबाई के बीच विचलन हैः सकारात्मक विचलन 1 घंटे से अधिक नहीं है,और नकारात्मक विचलन 2h से अधिक नहीं है.
पैकिंग डिस्क के व्यास, अंडाकार और समतलता को संबंधित आवश्यकताओं को पूरा करना चाहिए।
5 छेद व्यास d के लिए0, छेद के केंद्र दूरी t और प्लेट पर ठीक अनाज, केवल दृश्य निरीक्षण किया जाना चाहिए, और छेद burr से मुक्त होना चाहिए, और छेद और ठीक अनाज समान रूप से वितरित किया जाना चाहिए।
स्टील स्ट्रिप की मोटाई का अनुमेय विचलन GB/T 4239 के प्रावधानों के अनुरूप होना चाहिए।
2स्टेनलेस स्टील ओरिफिस वेव पैकिंग के संरचनात्मक आयाम और विशेषता पैरामीटर।
| पद | इकाई | 125X | 125Y | 250X | 250Y | 350X | 350Y | 500X | 500Y | |
| लहर की ऊँचाई h | मिमी | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| तरंग की झुकाव θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| तरंग दूरी 2B | मिमी | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| लहराव कोण β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| शून्य अंश ε | δ=0.15 मिमी | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0.12 मिमी | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0.10 मिमी | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| छिद्रित छेद का व्यास d0 | मिमी | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| उद्घाटन दर σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| घुमावदार कोण R के ऊपरी सर्कल की वक्रता का त्रिज्या | मिमी | ≤2.0 | ≤1.4 | ≤0.9 | ≤0.5 | |||||
नोटः प्लेट पर खुलने की दर के प्रभाव की गणना नहीं की जाती है
3धातु के तरंगदार पट्टियों के संरचित पैकेजिंग का वर्गीकरण
पैक टावर एक प्रकार का गैस-तरल द्रव्यमान हस्तांतरण उपकरण है जिसमें टावर में बड़ी संख्या में पैकिंग होती है। पैक कॉलम का उपयोग 19 वीं शताब्दी के मध्य में औद्योगिक उत्पादन में किया गया था।तब से, यह प्लेट कॉलम के साथ विकसित हुआ है, जिससे दो अलग-अलग प्रकार के गैस-तरल द्रव्यमान हस्तांतरण उपकरण बनते हैं।
पैक टावर का शरीर एक ऊर्ध्वाधर सिलेंडर होता है जिसके नीचे एक समर्थन प्लेट होती है। पैकिंग सामग्री को समर्थन प्लेट पर एक अभिन्न तरीके से रखा जाता है।एक पैकिंग प्रेसिंग प्लेट पैकिंग के ऊपर स्थापित किया जाता है अपड्रॉफ्ट के साथ पैकिंग की गति को सीमित करने के लिए. तरल को टावर के ऊपर से जोड़ा जाता है, तरल वितरक के माध्यम से पैकिंग पर छिड़का जाता है, और पैकिंग सतह से नीचे बहता है।गैस टॉवर के नीचे से भेजा जाता है और गैस वितरण डिवाइस द्वारा वितरित किया जाता है (गैस वितरण डिवाइस आम तौर पर छोटे व्यास के टॉवर के लिए सेट नहीं है), तो यह तरल के साथ विपरीत धारा है और लगातार पैकिंग परत के अंतराल से गुजरती है। गैस-तरल दो-चरण पैकिंग सतह के साथ घनिष्ठ संपर्क में द्रव्यमान हस्तांतरण के लिए है।पैक टावर एक निरंतर संपर्क गैस-तरल द्रव्यमान हस्तांतरण उपकरण हैसामान्य संचालन के दौरान, गैस चरण निरंतर चरण है और तरल चरण फैला हुआ चरण है।
4धातु के गुंडालेदार प्लेटों से बने संरचनात्मक पैकेजिंग का चिह्न, पैकेजिंग, भंडारण और परिवहन
1 तैयार संरचित पैकेजिंग के लिए पैकिंग सूची प्रदान की जानी चाहिए, जिसमें उत्पाद का नाम, मॉडल, विनिर्देश और आकार, निर्माता का नाम और उत्पादन की तारीख शामिल है।उत्पाद निरीक्षण प्रमाणपत्र प्रदान किया जाना चाहिए, जिसमें निरीक्षण की वस्तुएं, निरीक्षण की तारीख और निरीक्षण कर्मियों की मुहर शामिल है।
2 तैयार उत्पादों को कार्टन, लकड़ी के बक्से या लकड़ी की प्लेटों में पैक किया जाना चाहिए और पैकिंग ट्रे को क्षैतिज रूप से रखा जाना चाहिए। उत्पाद का नाम और मॉडल,पैकेजिंग बॉक्स के बाहर निर्माता का नाम और उत्पाद की गुणवत्ता का संकेत दिया जाना चाहिए, और शब्द या चिह्न जैसे "कड़ाई से नमी को रोकने" को शामिल किया जाना चाहिए।
परिवहन के दौरान उत्पाद को सीधे प्रभावित करने और इसे बारिश करने की कड़ाई से मनाही है।
4 उत्पादों को वेंटिलेटेड और सूखे कमरे में संग्रहीत किया जाना चाहिए और उन्हें पार्श्व पर नहीं रखा जाना चाहिए।
सामग्री
SS304, SS316L, अन्य आदेश के अनुसार।
हर साल हम विभिन्न मॉडल में धातु संरचित पैकिंग के घन मीटर के सैकड़ों का निर्माण और आपूर्ति करते हैं। विकल्प के लिए कई लोकप्रिय प्रकार और सामग्री हैं। कस्टम आदेश का भी स्वागत है!हम आपकी आवश्यकताओं के साथ मदद करने के लिए खुश हैं!
दूरभाष: 15112670997
